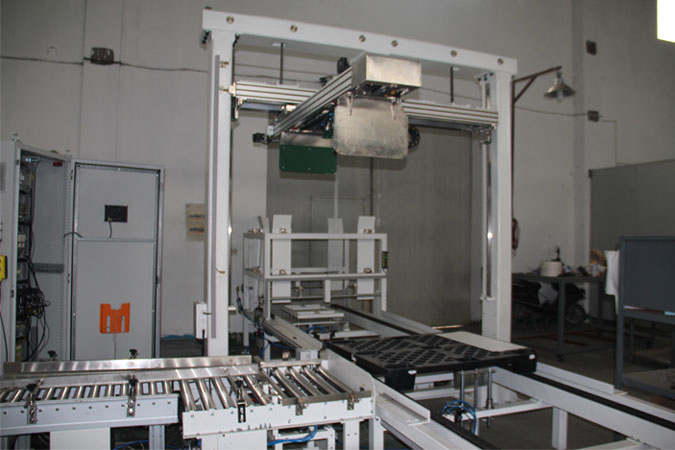

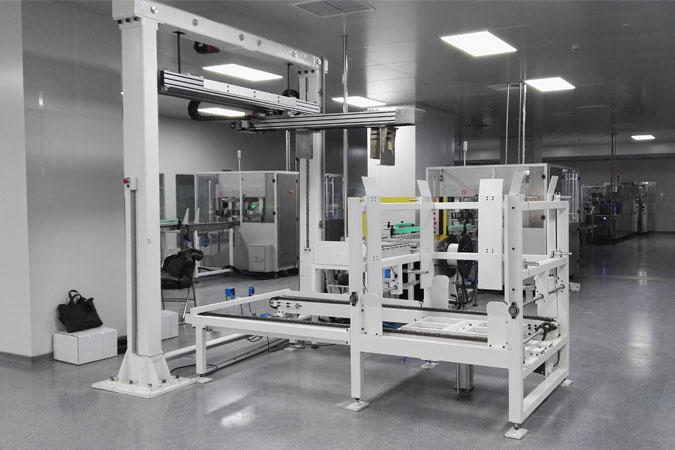

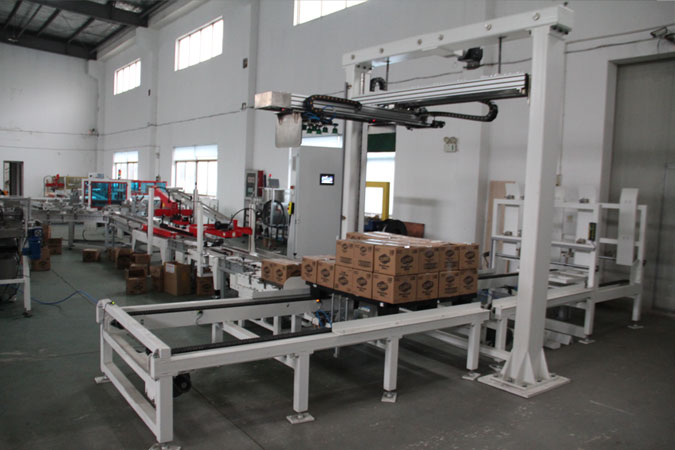

悬臂式码垛机

该码垛机是低位坐标式码垛机是将已装入容器的纸箱,按一定排列码放在托盘(木质或塑料)上,进行自动堆码,可堆码多层,然后推出,便于叉车运至仓库储存。本设备采用PLC+触摸屏控制,实现智能化操作管理,简便、易掌握。可大大地减少劳动人员和降低劳动强度。

详情

  该码垛机是低位坐标式码垛机是将已装入容器的纸箱,按一定排列码放在托盘(木质或塑料)上,进行自动堆码,可堆码多层,然后推出,便于叉车运至仓库储存。本设备采用PLC+触摸屏控制,实现智能化操作管理,简便、易掌握。可大大地减少劳动人员和降低劳动强度。

  ① 型 号:RBM1200

  ② 形 式:低位直角坐标码垛

  ③ 生产能力:5-6个来回/分钟,每次可抓取1-3箱

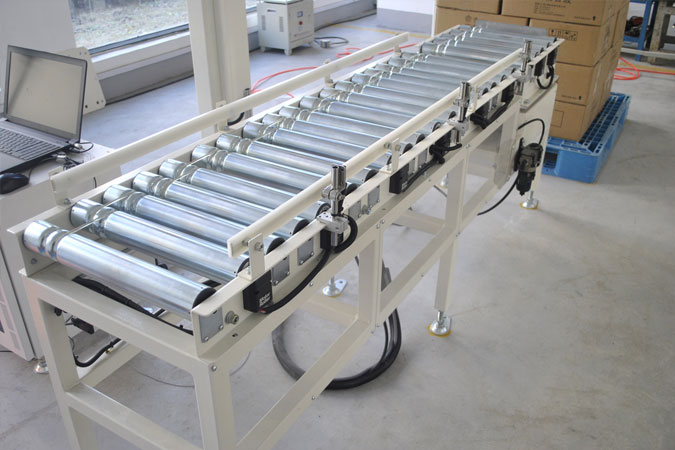

  ④ 设备构成:纸箱输入、排序装置、抓取码垛

  ⑤ 有效重量:30KG (每次抓取重量)

  ⑥ 码垛形式:直角码垛伺服驱动,X轴Y轴Z轴运动方式。

  ⑦ 操作性:人性化设计操作简单,调试方便,可靠性高。

  ⑧ 码垛范围:标准范围800*1200或1000*1200mm(也可调至整客户要求范围)

  ⑨ 码垛方式:可根据客户要求,调整每层的层数和摆放的形式。

  ⑩ 取料方式:夹包方式。

  ⑪ 驱动控制:选用进口伺服马达,转速:3000转/分钟

  ⑫ 普通驱动:选用进口标准马达,做输送机构驱动,转速:1400/分钟

  ⑬ 减速机:采用高端减速机,保证码垛稳定性。

  ⑭ 控制部分:采用P.L.C + 触摸显示屏控制元件。

  ⑮ 异常报警:异常时有报警指示灯,

  ⑯ 送栈板方式:无栈板库和无栈板输送,人工放栈和人工取出整垛。

  ⑰ 功率:4.5kw左右

  ⑱ 材质:

  机 架:SS41(A3钢喷漆)

  轴 :S45C轴承钢

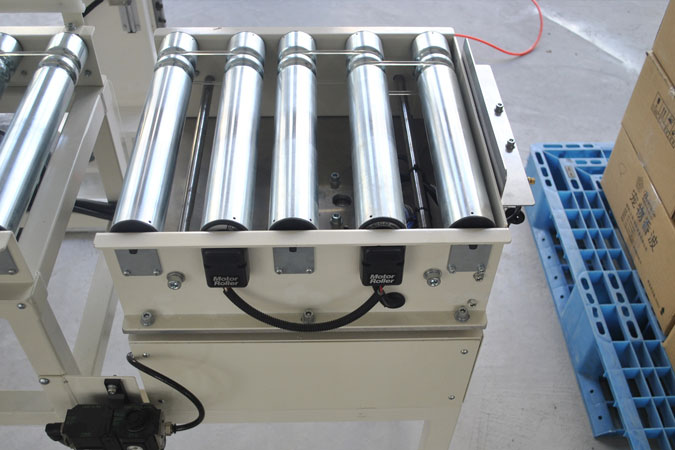

  滚 筒:双端镶轴承滚筒(镀锌)

  机 罩:SS41(A3钢喷漆)

  导向板:SS41(A3钢喷漆)

  ⑲ 公用消耗:

  动 力 电:AC,3相,380V,6KW 50HZ

  空气消耗:500NL/MIN(空气使用量:5-6kg/cm2)

主要关键元器件配置说明

序号

名 称

品牌

备注

1

触摸屏

维纶

2

气动元件

气立可

3

PLC

三菱

4

电器

施耐德

5

变频器

施耐德

6

光电传感器

奥拓尼克斯/欧姆龙

8

伺服电机

松下/三菱品牌

9

电机

晟邦
